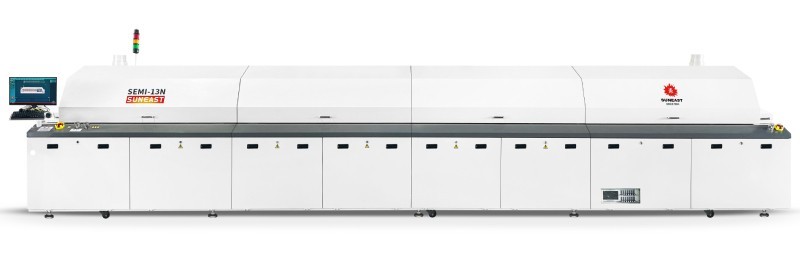

半導體回流焊設備用途:
1、將印刷在凸點金屬表面上的錫膏回流成球狀,完成錫球與基板相結合焊接;
2、在芯片貼片到集成電路板上后,將芯片和電路板連接在一起,實現芯片封裝和集成電路生產制造。
產品核心技術:
1、專利熱風系統,高效熱補償能力,精準控溫精度;
2、全程氮氣保護,各溫區氮氣獨立控制,防止元件在焊接過程中氧化;
3、爐內低氧含量控制,實時顯示,全程氧濃度可控制在50-200PPM內,確保優良焊接品質;
4、模塊化設計,高效冷卻系統,冷卻斜率可達到0.5-6℃/S,滿足各工藝冷卻斜率要求;
5、細目網帶平穩傳送,可以過微小元器件傳送,防止掉件,確保產品質量穩定;
6、高效潔凈處理,滿足半導體無塵車間要求。
?。?、運輸系統:
半導體專用細目網帶傳送,可以過微小元器件傳送,防止掉件卡件。
?。?、熱風系統多變頻控制:
多變頻器控制,更精細化控溫,風量從低到高任意范圍可控制,確??刂葡到y穩定、可靠。
?。?、松香回收系統:
除進出口兩端獨立松香回收裝置外,另配備預熱區、冷卻區松香回收系統,多級過濾。
?。?、全程氮氣保護,低氧含量:
全程充氮氣,各工藝段氮氣獨立控制,超低氧濃度環境,爐內氧含量可控制在50PPM內,確保優良焊接品質。
E、低耗氮量:
全新?tīng)t膛結構設計,多層保溫密封,回收系統閉環控制,有效節省用氮量,節約使用成本。
F、高效熱風循環加熱系統:
多層保溫設計,高穩定性熱效能,低能耗,降低生產成本。
G、冷卻系統:
冷卻區搭配大功率冷水系統,確保最佳冷卻斜率。
H、控制系統
超強控溫能力,滿足半導體封裝加熱工藝曲線。
I、高潔凈度
研發專用無塵室,千級潔凈等級,滿足半導體設備高潔凈度使用環境要求。
J、軟件系統
軟件支持SECS/GEM半導體通訊協議,連接智能工廠資訊和控制系統,有效實現連接管理、數據收集、警報、控制狀態、設備終端服務及消息日志等功能。
