垂直固化爐對FPC軟板的固化方案

2023-09-12

  一、FPC特性與工藝要求:

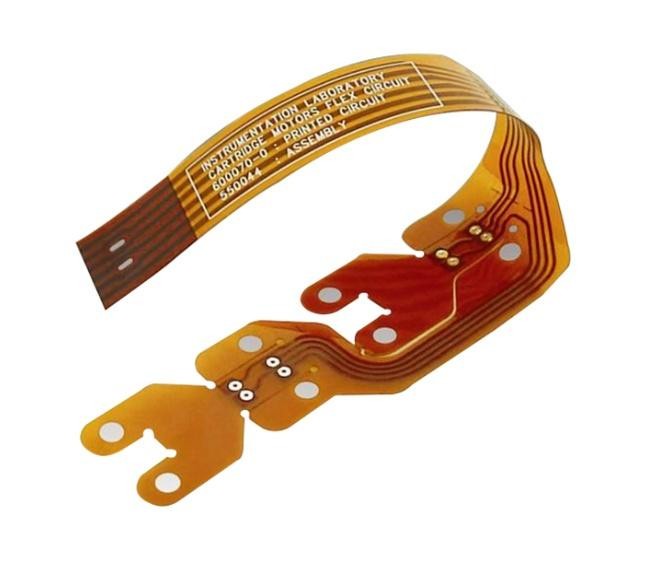

  FPC全稱:柔性印制電路板(Flexible Printed Circuit),以質量輕、厚度薄、三維空間內可自由彎曲折疊等優良特性而備受青睞。

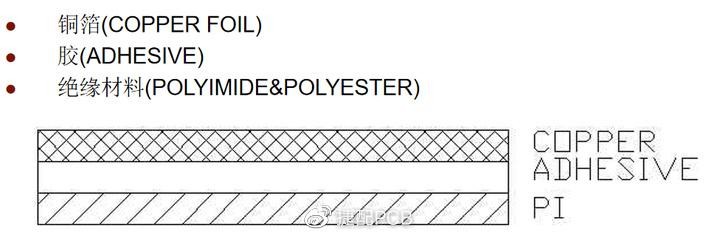

  FPC是以聚脂薄膜(PET)或聚酰亞胺(PI)為基材制成的一種具有高度可靠性,絕佳撓曲性的印刷電路,通過在可彎曲的輕薄塑料片上,嵌入電路設計,使在窄小和有限空間中堆嵌大量精密元件,從而形成可彎曲的撓性電路。此種電路可隨意彎曲、折疊,重量輕,體積小,散熱性好,安裝方便,沖破了傳統的互連技術。在柔性電路的結構中,組成的材料是絕緣薄膜、導體和粘接劑。



  FPC單雙面板的生產流程如下:


  單面板:開料→烘烤→貼干膜→曝光→顯影→蝕刻→脫膜→前處理→貼覆蓋膜→壓合→固化→表面處理→電測→裝配→壓合→固化→文字→外形→終檢→包裝出貨


  雙面板:開料→烘烤→鉆孔→黑孔→VCP→前處理→貼干膜→曝光→顯影→蝕刻→脫膜→前處理→貼覆蓋膜→壓合→固化→表面處理→電測→裝配→壓合→固化→文字→外形→終檢→包裝出貨


  FPC生產制作過程繁瑣而且難度較大,所以與普通PCB比較,FPC單位面積電路的造價高很多,并且所花費的時間也更多,但是,由于FPC優異的柔性、輕薄和可靠性等特性,給眾多領域的設備和產品提供了更廣泛的實現空間和新的設計方案,越來越受到廣大方案工程師的青睞。


  同時我們也看到FPC生產制作過程中,多次應用到烘烤和固化。

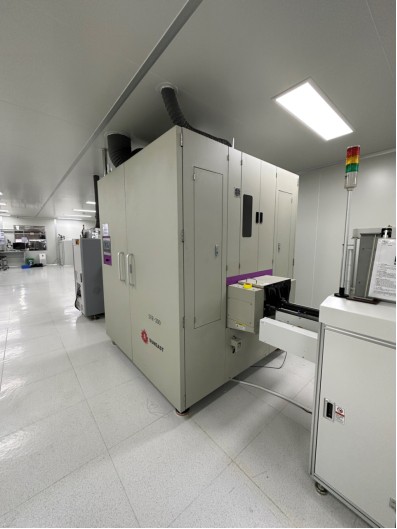

  日東在線式垂直固化爐采用雙升降系統,儲板數量多,控溫精準、滿足各種溫度曲線烘干固化工藝的要求,特別適合FPC的烘干和固化。



  二、日東科技垂直爐對于FPC的烘干和固化有以下特點:


  1、傳輸系統雙升降系統,儲板數量多,可滿足高效率的生產要求;


  2、爐腔內走板檢測采用進口光纖感應器,最大限度保證運行可靠性:


  3、采用前后側共12加熱模塊,熱補償效率高;各模塊獨立控溫,實時監測溫度的變化,保證爐內溫度偏差≤±2℃


  4、配置標準SMEMA通信接口,連接上下位機,自動控制進出板;


  5、推板機構采用高精度步進馬達控制,保證推板準確度。


  6、機架頂部設有快速抽風降溫口,遇設備異常,可快速冷卻爐膛內溫度,便于檢查;


  配置廢氣排風口,保持爐腔內空氣潔凈;


  7、設備入板側及出板側安裝有玻璃窗,方便實時觀察爐膛內的運行狀況


  8、日東在線式垂直固化爐不僅適合普通FPC的烘干和固化,還可應用于超長FPC的烘干和固化。
